一、設備概述：

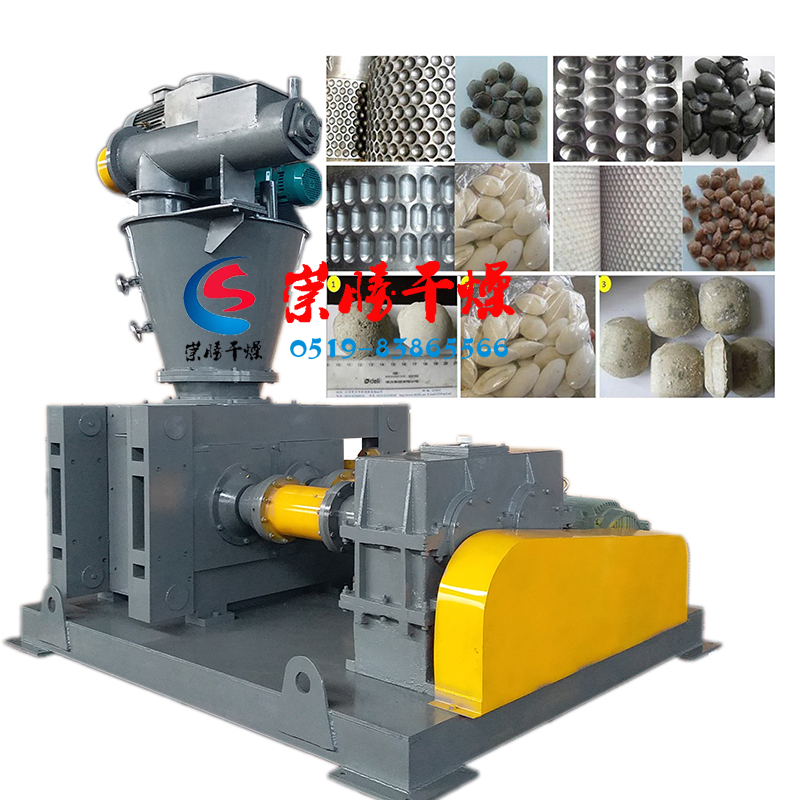

本設備為幹法輥壓造粒機組
，是吸收國外造粒機新技術的改進型產品。該機結構特點是：安裝了帶有機械震動裝置的預連續加料器與強製喂料螺旋加料鬥相結合的喂料係統 ，保證了喂料的連續性

、充分性與均勻性，這是至關重要的一步。在成對軋輥上刻有均布弧槽
，有利於物料咬入軋輥，工作時形成弧槽密封腔（帶），也有利於物料的壓實，降低了機組成形壓力與主機負荷，提高了造粒生產率。

二、主要技術指標：
1
、 軋輥直徑/寬度：φ360/190mm
2
、 軋輥轉速：21rpm
3
、 強製喂料螺旋加料器：7.5KW電機變頻調速
4、 蓄能器預加壓力：5~8Mpa
5、 允許最大成型壓力：21Mpa
6、 粉料造粒直徑：20mm
7


、 軋片主機功率：30KW
8、 裝機容量：39KW
9
、 設備重量：max6T

三、工作原理與機組結構：
1、工作原理：
該機利用成對軋輥，彼此留有一定間隙(可調)
，兩者以相同的轉速作反向旋
轉。其中一組軋輥軸座固定，另一組軋輥軸座滑動，以助於液壓缸施壓彼此緊靠。
軋輥表麵有規則地排列許多形狀、大小相同的半球槽，兩軋輥呈現水平平行狀態，粉粒狀物料從兩軋輥上方連續、均jun勻yun地di靠kao自zi重zhong和he強qiang製zhi喂wei入ru兩liang軋zha輥gun之zhi間jian

，當dang物wu料liao進jin入ru咬yao入ru去qu後hou逐zhu漸jian被bei軋zha輥gun咬yao入ru，隨sui著zhe軋zha輥gun的de連lian續xu旋xuan轉zhuan，物wu料liao占zhan有you的de空kong間jian逐zhu漸jian減jian少shao而er被bei逐zhu步bu壓ya縮suo，並bing達da到dao成cheng型xing壓ya力li的de最zui大da值zhi，隨sui後hou，則ze壓ya力li逐zhu漸jian降jiang低di
，所suo壓ya得de之zhi團tuan塊kuai，因yin彈dan性xing回hui複fu加jia其qi軋zha片pian自zi重zhong而er脫tuo落luo軋zha輥gun弧hu槽cao，形xing成cheng所suo需xu產chan品pin。
2、特點：
1、 無需任何添加劑，幹粉直接製粒。
2、 顆粒強度可以調整。通過調節軋輥的壓力
，控製成品強度。
3、 循環操作
，實現連續生產。
4
、 成品產量高。
3、機組結構：
1） 強製喂料螺旋加料器：采用11KW變頻調速電機、錐螺旋
、攪拌刀齒及帶視鏡窗的錐形加料鬥以及喂料口組合等組成。其作用是進一步完成脫氣並進行壓力加料。
2） 造粒機：由左右固定軸承座及滑動軸承座
、四根導柱、合金工具鋼軋輥
、一對傳動齒輪、二隻液壓缸及泵站以及ZQ650圓柱齒輪減速器與30KW電機組成軋片主機
，並配有變頻器，供用戶調整轉速。
3） 電控櫃：由電控箱體、變頻調速控製器、電流表
、電壓表

、指示燈、按鈕開關
、電壓轉換開關等電氣元件組成。
